Вытачивание канавок

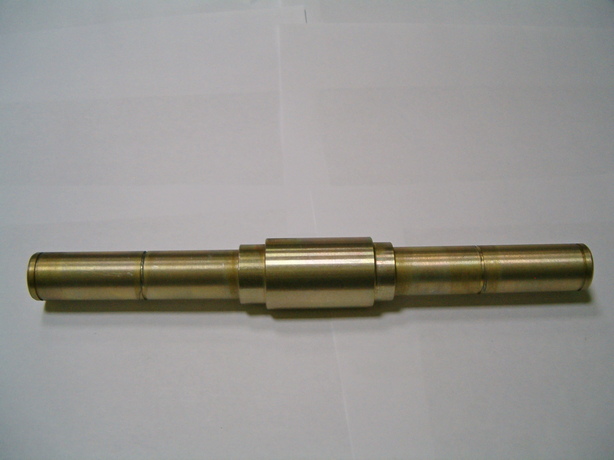

Детали общего машиностроения имеют на цилиндрических поверхностях канавки и пазы. Наиболее часто вытачивают канавки для установки стопорных колец, прокладок, уплотнительных манжет.

Другое назначение изготовления на токарных станках канавок – технологическое. При обработке деталей в упор к торцевым поверхностям требуется место для выхода инструмента. Так, при проектировании изделия по чертежу, хороший конструктор предусматривает место под канавки для выхода резьбового резца, шлифовального круга, долбяка.

Для смазки подшипниковых узлов, втулок скольжения вытачивают масляные каналы. Для этого в детали нарезают внутренние винтовые канавки с большим шагом.

Сечение канавок зависит от назначения. Бывают прямоугольные, с круглым дном, трапецеидальной формы. Канавки обрабатывают прорезными, канавочными или отрезными резцами. Профиль режущей кромки инструмента затачивают по форме канавки или подбирают из каталога, при обработке резцами со сменными механическими пластинами.

Отрезка заготовок

Крупные детали обычно предварительно нарезают в заготовки на отрезных станках. Короткие детали небольших диаметров иногда удобнее и производительнее точить из цельного прутка, особенно, если есть внутреннее центральное отверстие.

Умелое отрезание на токарном станке требует внимания токаря, даже при хорошей квалификации. Для уменьшения трения при врезке, стремятся уменьшить площадь режущей кромки, что неизбежно уменьшает жесткость резца. В узкой канавке может скапливаться стружка, если она не сыпучая и не сливная. Такие негативные факторы могут усиливать вибрацию резца, что в итоге приводит к его поломке. Заточка отрезного резца – одна из сложных в токарном деле. Опытный токарь-универсал учитывает отрицательные факторы при отрезке, применяет специальные приспособления и методики работы. При отрезке на токарных станках с ЧПУ подбирают современные технологичные резцы со сменными пластинами различной геометрии и стружколомом. Выбор зависит от вида обрабатываемого материала. Затем настраивают режимы резания, не забывая об обильном охлаждении СОЖ.

Более подробно узнать о методах отрезки заготовок и нарезания канавок, а также о применяемых инструментах, можно в специализированной литературе. Также вы можете разместить заявку на изготовление деталей, чтобы на практике ознакомиться с металлообработкой.
